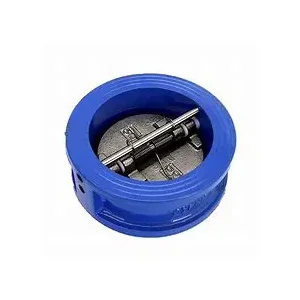

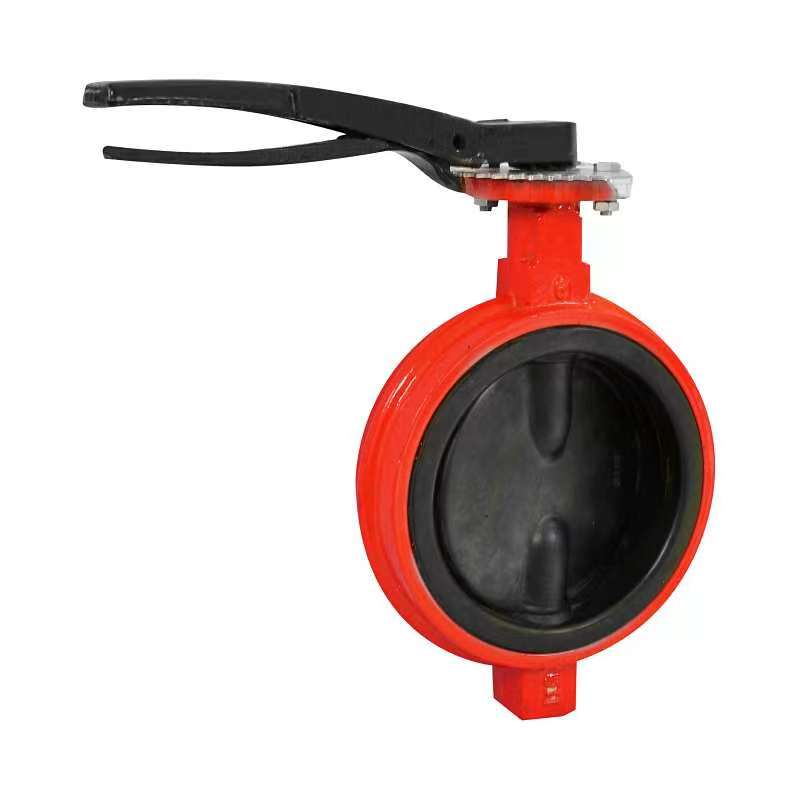

Żeliwna zawór kontrolny motyla

Połączenie typu waflowego naszego żeliwnego zaworu kontrolnego motyla ułatwia instalację. Można go ściśle zaciskać między dwoma kołnierzami, oszczędzając dużo miejsca instalacyjnego i jest bardzo odpowiednia do scenariuszy układu rurociągu ograniczonego kosmicznego.

Struktura i zasada pracy

(I) Projekt konstrukcyjny

Żelazny zawór zwrotny wafla składa się głównie z części rdzeniowych, takich jak korpus zaworu, dysku zaworu, łodyga zaworu, sprężyna (wyposażona w niektóre modele). Korpus zaworu jest odlewany w żeliwa, zapewniając solidne wsparcie i stabilne podkład strukturalny dla całego zaworu. Dysk zaworu jest kluczowym elementem do osiągnięcia funkcji kontroli. Jego kształt i konstrukcja strukturalna różnią się w zależności od różnych warunków pracy. Typowe formy obejmują pojedynczy dysk i podwójny dysk. Trzon zaworu służy do podłączenia dysku zaworu i kierowania jego trajektorią ruchu, aby zapewnić, że dysk zaworu porusza się dokładnie i płynnie podczas otwierania i zamykania. Niektóre zawory kontrolne są wyposażone w sprężyny. Funkcją sprężyny jest pomoc w zamknięciu zaworu, zwiększenie uszczelnienia podczas zamykania i zmniejszenie występowania młotka wodnego do pewnego stopnia.

(Ii) Mechanizm pracy

Gdy medium przepływa w normalnym kierunku, ciśnienie wygenerowane przez medium popycha dysku zaworu, aby pokonać własną grawitację i możliwą odporność sprężynową, tak że krążka zaworu obraca się wokół trzonu zaworu lub wałka szpilki, aby otworzyć. W tym czasie medium może płynnie przechodzić przez zawór, a cały system rurociągu jest w normalnym stanie przepływu. Gdy medium ma tendencję do odpływu, ciśnienie odwrotne generowane przez przepływ wsteczny medium i ciężkość samego dysku zaworu spowoduje, że krążka zaworu szybko obraca się w przeciwnym kierunku i ściśle dopasuje się do siedzenia zaworu, w ten sposób odcinając kanał refluksowy medium, zapobiegając przepływowi tyłu medium, i zapewniając, że medium w systemie rurociągu zawsze utrzymuje przepływu jednego.

Parametry techniczne
