W jaki sposób zawór zwrotny kołnierzowy poprawia bezpieczeństwo rurociągów przemysłowych?

Co to jest kołnierzowy zawór zwrotny?

Zawór zwrotny kołnierzowy to rodzaj automatycznego zaworu zaprojektowanego w celu umożliwienia przepływu płynu w jednym kierunku, jednocześnie zapobiegając przepływowi wstecznemu. Zawór wykorzystuje połączenia kołnierzowe do bezpiecznego montażu w przemysłowych instalacjach rurowych. W przeciwieństwie do zaworów obsługiwanych ręcznie, zawory zwrotne działają automatycznie w oparciu o ciśnienie w układzie.

Gdy płyn przemieszcza się w zamierzonym kierunku, zawór otwiera się automatycznie. W przypadku wystąpienia przepływu wstecznego zawór zamyka się natychmiast, aby chronić pompy, rurociągi i sprzęt przed skokami ciśnienia i uszkodzeniami związanymi z przepływem zwrotnym.

Połączenia kołnierzowe zapewniają doskonałe uszczelnienie i stabilność strukturalną, dzięki czemu zawory te idealnie nadają się do zastosowań wysokociśnieniowych i o dużych średnicach.

Jak działa kołnierzowy zawór zwrotny?

Zasada działania kołnierzowego zaworu zwrotnego jest stosunkowo prosta, ale bardzo skuteczna. Zawór otwiera się, gdy ciśnienie płynu w przewodzie przekroczy ciśnienie pękania. Po zatrzymaniu lub odwróceniu przepływu wewnętrzny dysk automatycznie powraca do pozycji zamkniętej.

Różne konstrukcje zaworów wykorzystują różne mechanizmy zamykające:

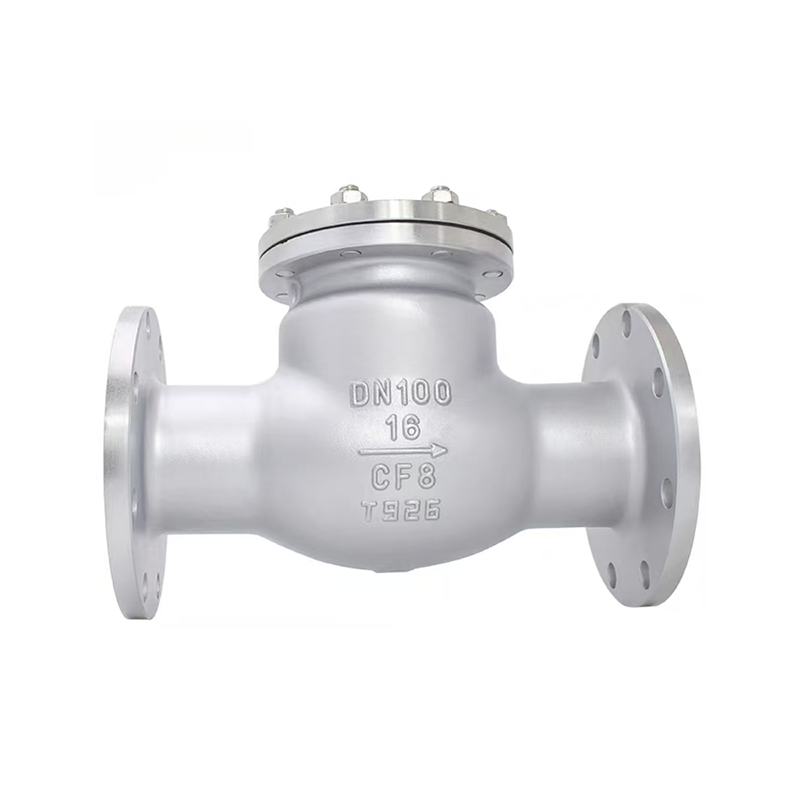

• Zawory zwrotne wahadłowe wykorzystują tarczę zawiasową.
• Zawory zwrotne podnoszenia wykorzystują pionowy ruch dysku.
• Zawory zwrotne dwupłytowe wykorzystują płytki wspomagane sprężyną.
• Ciche zawory zwrotne redukują efekt uderzenia wodnego.

Ten automatyczny mechanizm pomaga chronić systemy przemysłowe przed:

• Zanieczyszczenie przepływu zwrotnego
• Uszkodzenie cofania pompy
• Młot wodny
• Niestabilność ciśnienia
• Wyciek rurociągu

Główne zalety kołnierzowych zaworów zwrotnych

Obiekty przemysłowe wybierają kołnierzowe zawory zwrotne, ponieważ zapewniają długoterminowe korzyści operacyjne.

Typowe typy kołnierzowych zaworów zwrotnych

Różne systemy przemysłowe wymagają różnych konstrukcji zaworów zwrotnych. Wybór odpowiedniego typu poprawia wydajność i niezawodność.

Zastosowania przemysłowe

Zawory zwrotne kołnierzowe są szeroko stosowane w wielu gałęziach przemysłu ze względu na ich niezawodność i prostą, automatyczną obsługę.

• Systemy zaopatrzenia w wodę
• Oczyszczalnie ścieków
• Rurociągi naftowe i gazowe
• Obiekty petrochemiczne
• Elektrownie
• Systemy inżynierii morskiej
• Systemy cyrkulacji HVAC
• Przemysłowe stacje pomp

W środowiskach przetwarzania chemicznego często preferowane są materiały odporne na korozję, takie jak stal nierdzewna. W układach wysokociśnieniowych powszechnie wybiera się zawory ze stali węglowej lub kutej ze względu na lepszą wytrzymałość konstrukcyjną.

Jak wybrać odpowiedni zawór

Wybór odpowiedniego kołnierzowego zaworu zwrotnego wymaga dokładnej oceny warunków pracy.

Kluczowe czynniki obejmują:

• Ciśnienie robocze
• Temperatura płynu
• Rozmiar rurociągu
• Typ nośnika
• Prędkość przepływu
• Narażenie na korozję
• Orientacja instalacyjna

Nabywcy przemysłowi powinni również zweryfikować standardy zgodności, takie jak specyfikacje ANSI, API, DIN lub BS, w zależności od wymagań projektu.

Wskazówki dotyczące instalacji i konserwacji

Właściwy montaż znacznie poprawia wydajność i żywotność zaworu.

• Zamontować zawór zgodnie ze strzałką kierunku przepływu.
• Przed dokręceniem śrub należy upewnić się, że kołnierz jest wyrównany.
• Unikać nadmiernych wibracji rurociągu.
• Regularnie sprawdzaj powierzchnie uszczelniające.
• Monitoruj nietypowy hałas lub zmiany ciśnienia.
• Czyść elementy wewnętrzne podczas przestojów konserwacyjnych.

Nieprawidłowa instalacja może spowodować wyciek, nadmierne zużycie lub awarię zaworu. Rutynowa inspekcja pomaga zidentyfikować problemy, zanim doprowadzą do kosztownych przestojów.

Zawór zwrotny kołnierzowy a inne typy zaworów

Wielu nabywców przemysłowych porównuje zawory zwrotne z zasuwami lub zaworami kulowymi. Jednak ich funkcje są różne.

Ze względu na ich automatyczne działanie, kołnierzowe zawory zwrotne są niezbędne w systemach, w których zabezpieczenie przed przepływem wstecznym ma kluczowe znaczenie.

Często zadawane pytania

Wniosek

Zawory zwrotne kołnierzowe są niezbędnymi elementami przemysłowych systemów rurociągów. Pomagają zapobiegać przepływowi wstecznemu, chronią sprzęt, poprawiają bezpieczeństwo operacyjne i zmniejszają koszty konserwacji. Niezależnie od tego, czy stosuje się go w systemach uzdatniania wody, przemyśle naftowym i gazowym, przetwórstwie chemicznym czy systemach HVAC, wybór odpowiedniej konstrukcji zaworu i materiału może znacznie poprawić długoterminową wydajność systemu.

Zawór Shengshi Huagongzapewnia niezawodne rozwiązania w zakresie zaworów przemysłowych przeznaczone do wymagających zastosowań. Jeśli szukasz trwałych i wydajnych kołnierzowych zaworów zwrotnych do swojego projektu, wybór zaufanego producenta ma kluczowe znaczenie dla długoterminowego sukcesu operacyjnego.
