Jak precyzyjnie wyregulować natężenie przepływu przepustnic?

Dokładna kontrolazawór motylkowyprzepływ wymaga wszechstronnego uwzględnienia wielu czynników i ukierunkowanych środków. Po pierwsze, kluczowy jest wybór przepustnic. Odpowiednie specyfikacje i typy przepustnic należy wybrać w oparciu o zakres przepływu, wymagania dotyczące ciśnienia i charakterystykę medium w rzeczywistych warunkach pracy. Na przykład w sytuacjach, gdy wymagana jest bardzo precyzyjna regulacja, a medium jest czysty płyn, można zastosować miękko uszczelnione zawory motylkowe, które mają dobre właściwości uszczelniające i mogą zmniejszyć wpływ wycieków wewnętrznych na regulację przepływu; Jeśli medium zawiera cząstki zanieczyszczeń, należy je uszczelnić na twardozawór motylkowyjest bardziej odpowiedni, aby uniknąć zużycia powierzchni uszczelniającej i wpływu na dokładność regulacji.

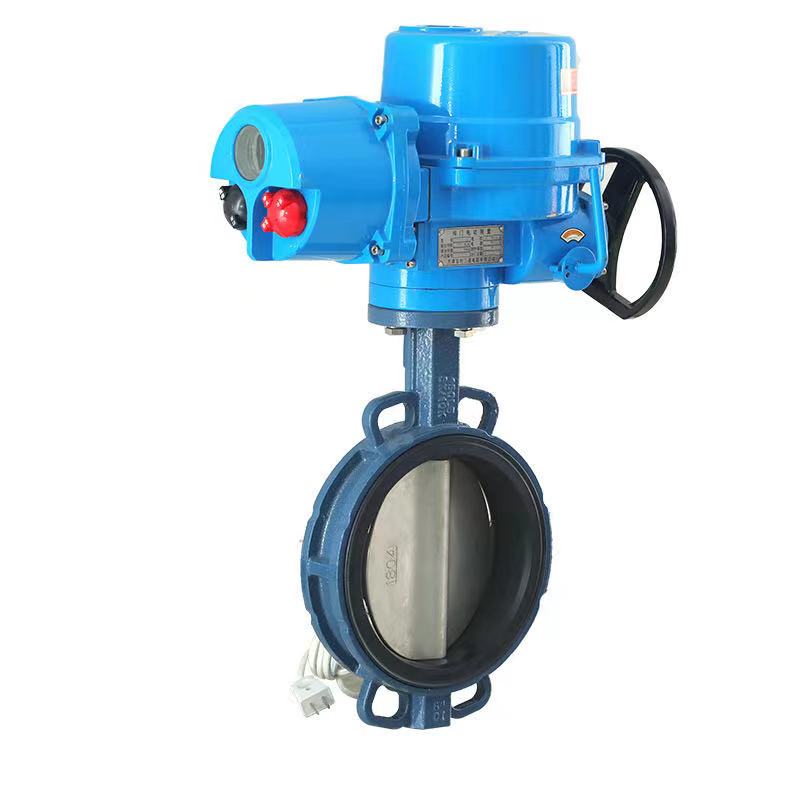

Po drugie, kluczowymi krokami są wybór i debugowanie siłownika. Siłowniki elektryczne charakteryzują się dużą szybkością reakcji i wysoką dokładnością regulacji. Dzięki dokładnemu ustawieniu ich parametrów sterujących, takich jak dokładność sygnału sterującego otwarciem i czas reakcji siłownika, można uzyskać precyzyjną kontrolę otwarcia przepustnicy, a tym samym dokładną regulację natężenia przepływu; Siłowniki pneumatyczne muszą zapewniać stabilny dopływ gazu i precyzyjną kontrolę ciśnienia. Regulując pneumatyczny zawór sterujący w celu zmiany ciśnienia powietrza wchodzącego do siłownika, można dokładnie kontrolować otwarcie przepustnicy, aby uzyskać precyzyjną kontrolę przepływu.

Ponadto nie można zignorować procesu instalacji. Przepustnice należy montować na rurociągach poziomych, a wał zaworu należy utrzymywać w pozycji poziomej, aby uniknąć zmian stanu przepływu cieczy spowodowanych przechyleniem instalacji, które mogą mieć wpływ na dokładność regulacji przepływu; Jednocześnie należy upewnić się, że długość prostych odcinków rur przed i zazawór motylkowyspełnia wymagania. Ogólnie rzecz biorąc, długość przedniego prostego odcinka rury jest nie mniejsza niż 10-krotność średnicy rury, a długość tylnego prostego odcinka rury jest nie mniejsza niż 5-krotność średnicy rury, dzięki czemu płyn może utworzyć stabilny stan przepływu przed wejściem do przepustnicy, zmniejszyć zakłócenia prądów wirowych i turbulencji podczas pomiaru przepływu oraz zapewnić dokładne dane podstawowe dla precyzyjnej kontroli.

Dodatkowo w rzeczywistym procesie eksploatacji konieczne jest wykorzystanie przyrządów do pomiaru przepływu takich jak przepływomierze turbinowe, przepływomierze elektromagnetyczne itp. w celu monitorowania przepływu w czasie rzeczywistym. Zmierzone sygnały przepływu są przekazywane z powrotem do układu sterowania, który automatycznie reguluje otwarcie przepustnicy w oparciu o odchylenie między ustawioną wartością przepływu a rzeczywistą wartością pomiaru, tworząc sterowanie w pętli zamkniętej i osiągając precyzyjną kontrolę przepływu; Jednocześnie regularna konserwacja i konserwacja przepustnic, sprawdzanie zużycia uszczelek, elastyczność wałów zaworów i terminowa wymiana uszkodzonych elementów to ważne środki zapewniające, że przepustnice będą zawsze w dobrym stanie technicznym i precyzyjna kontrola przepływu.
