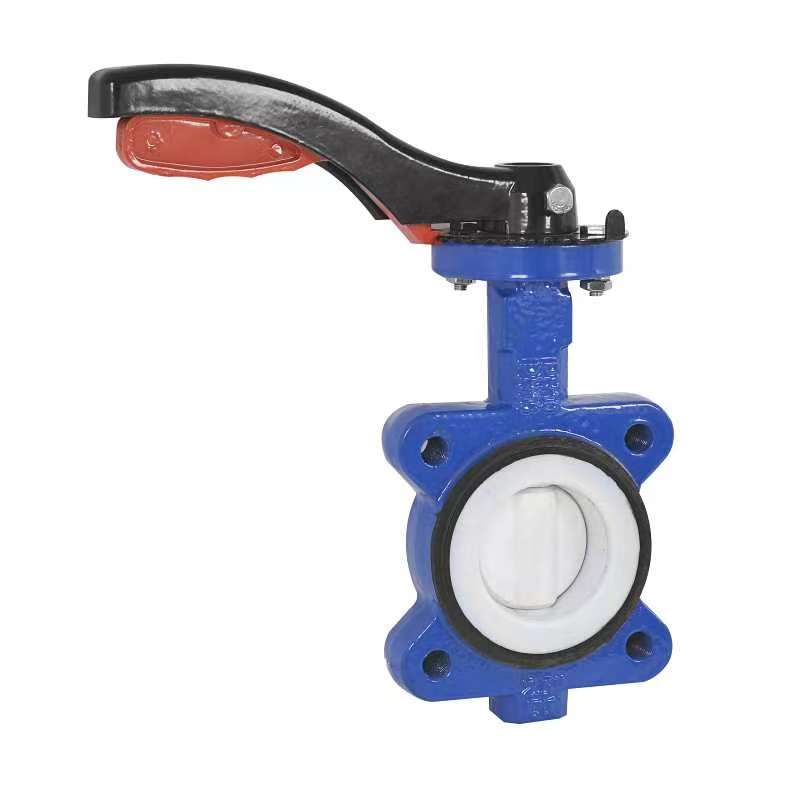

Jaka jest zasada uszczelniania trzech mimośrodowych zaworów motylkowych?

Zasada uszczelnienia trzech mimośrodówzawór motylkowyopiera się na unikalnej konstrukcji z trzema mimośrodami, która tworzy eliptyczną powierzchnię uszczelniającą poprzez połączenie trzech mimośrodów, osiągając uszczelnienie momentu obrotowego metalowej, uszczelnionej przepustnicy i zasadniczo rozwiązując problemy związane z uszkodzeniami ciernymi i wyciekami tradycyjnych przepustnic.

W szczególności zasada uszczelnienia trzech mimośrodówzawór motylkowyzawiera następujące podstawowe punkty:

Konstrukcja potrójnego mimośrodu: Oś trzpienia zaworu motylkowego z potrójnym mimośrodem odbiega zarówno od środka płytki motylkowej, jak i od środka korpusu, a oś obrotu gniazda zaworu tworzy kątową konstrukcję uszczelniającą z osią kanału korpusu zaworu. Taka konstrukcja zapewnia prawie brak tarcia pomiędzy płytką zaworu a gniazdem zaworu podczas procesu otwierania i zamykania przepustnicy, co znacznie poprawia żywotność i skuteczność uszczelnienia zaworu.

Mechanizm uszczelniający momentu obrotowego: Uszczelnienie trzech mimośrodowych zaworów motylkowych nie jest już uszczelnieniem pozycyjnym, ale uszczelnieniem momentu obrotowego. Kiedy przepustnica jest zamknięta, ciśnienie uszczelniające pomiędzy dwiema powierzchniami uszczelniającymi pary uszczelniającej jest generowane przez moment napędowy przyłożony do trzpienia zaworu. Ten mechanizm uszczelniający skutecznie kompensuje strefę tolerancji pomiędzy tuleją wału a korpusem zaworu, a także sprężyste odkształcenie trzpienia zaworu pod wpływem średniego ciśnienia, rozwiązując problem uszczelnienia występujący przy dwukierunkowej wymianie transportu medium w zaworach.

Beztarciowy kontakt powierzchni uszczelniającej: Powierzchnia uszczelniająca trzech mimośrodówzawór motylkowyma konstrukcję ze skośnym stożkiem, w związku z czym kształt powierzchni uszczelniającej płytkę zaworu jest asymetryczny od góry do dołu. Gdy przepustnica zostanie otwarta od 0 ° do 90 °, powierzchnia uszczelniająca płytki zaworu oddzieli się od powierzchni uszczelniającej gniazda zaworu w momencie otwarcia; Gdy jest zamknięty od 90 ° do 0 °, dopiero w momencie zamknięcia powierzchnia uszczelniająca płytki zaworu zetknie się i dociśnie powierzchnię uszczelniającą gniazda zaworu. Taka konstrukcja zapewnia brak tarcia pomiędzy gniazdem zaworu a powierzchnią uszczelniającą na płycie motylkowej, eliminując możliwość zużycia i wycieków.

Regulowana skuteczność uszczelnienia: Stosunek ciśnienia uszczelnienia trzech mimośrodowych przepustnic można dowolnie regulować, zmieniając zewnętrzny moment napędowy, poprawiając w ten sposób skuteczność uszczelniania trzech mimośrodowych przepustnic i znacznie zwiększając ich żywotność.
