Jak wybrać zawór motyla?

Zawór motylaWybór: Jak wybrać między miękką uszczelnienie a twardą pieczęcią?

Przy wyborze zaworów motyli, wybór między miękko uszczelnionymi zaworami motyli a twardymi zaworami motyliowymi wpływa bezpośrednio na wydajność uszczelnienia systemu, żywotność i koszt. Różnica podstawowa między tymi dwoma leży w materiale uszczelniającym i obowiązującymi scenariuszami, które należy kompleksowo oceniać na podstawie trzech aspektów: cechy średnie, temperaturę i ciśnienie oraz częstotliwość otwierania i zamykania.

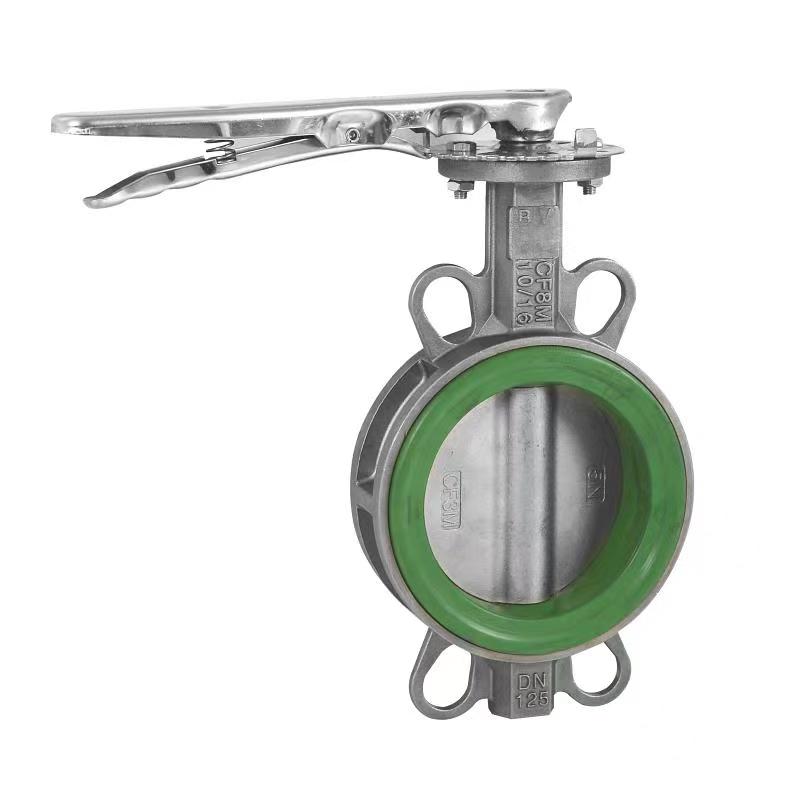

Para uszczelniająca miękkie uszczelnionezawory motyliCzęsto wykorzystuje gumę (taką jak guma nitrylowa, gumka EPDM) lub fluoroplastyczna (taka jak PTFE), która ma zalety zerowego uszczelnienia upływowego oraz niskiego momentu otwierającego i zamykania. Gdy podłoże jest temperaturą pokojową czystą wodę, gaz lub słabo żrący ciecz (taka jak ścieki, klimatyzacja krążąca woda cyrkulująca), a ciśnienie wynosi ≤ 1,6 MPa, miękki zawór motylowy może osiągnąć dwukierunkowe uszczelnienie poziomu bąbelkowego). Należy jednak zauważyć, że górna granica odporności na temperaturę dla gumy wynosi zwykle 120 ℃, a dla fluoroplastii wynosi 180 ℃. Przekroczenie tego zakresu może powodować stwardnienie lub deformowanie powierzchni uszczelnienia, co prowadzi do wycieku.

Ciężarowe zawory motylowe osiągają wysoką temperaturę i wysoką odporność na wysokie ciśnienie przez metal (takie jak stal nierdzewna, stop twardy) na metal lub metal do ceramicznych par uszczelniających. W warunkach pracy pary, olej termiczny, gaz o wysokiej temperaturze (taki jak powyżej 300 ℃) lub pożywki cząstek (takie jak zawiesinę, popioły lotne), sztywna powierzchnia uszczelniająca twardego zaworu motylowego może odpierać zużycie i erozję, a żywotność usług jest 3-5 razy większa niż miękka pieczęć. Na przykład podwójnie ekscentryczne zawory motylowe z twardymi uszczelnionymi są powszechnie stosowane w rurociągach wód zasilających w branży energetycznej. Ich ekscentryczna struktura może zmniejszyć tarcie na powierzchni uszczelniającej, jednocześnie równoważąc odporność temperatury oraz elastyczność otwierania i zamykania.

Wybieranie produktu należy pamiętać o dwóch głównych nieporozumieniach: po pierwsze, nie należy ślepo realizować twardych pieczęci. Jeśli w medium nie ma cząstek o wysokiej temperaturze, wysoka koszt i duża siła otwierania i zamykająca twardych zapieczętowanych zaworów motyla stają się wadami; Po drugie, miękkie uszczelnione zawory motyli ≠ Niskie ciśnienie. Przez pogrubienie korpusu zaworu i wzmocnienie projektu uszczelnienia niektóre miękkie zawory motylowe mogą wytrzymać ciśnienie 2,5 MPa, ale certyfikat materiałowy (taki jak WRAS, CE) należy potwierdzić z producentem.

WNIOSEK: Soft zapieczętowanyzawory motylisą preferowane do środków czyszczących temperaturę pokojową, podczas gdy twardo uszczelnione zawory motyli są preferowane dla podłoża cząstek stałych w wysokiej temperaturze; Jeśli warunki pracy znajdują się między nimi (np. Gorąca woda przy 150 ℃), kompozytowy zawór motyla z metalową powierzchnią uszczelniającą spryskaną ceramiczną lub spawaną twardym stopem można uznać za równowagę i koszt.
