Jaka jest podstawowa struktura zaworu motylkowego?

Z jakich elementów składa się podstawowa struktura Azawór motylkowy?

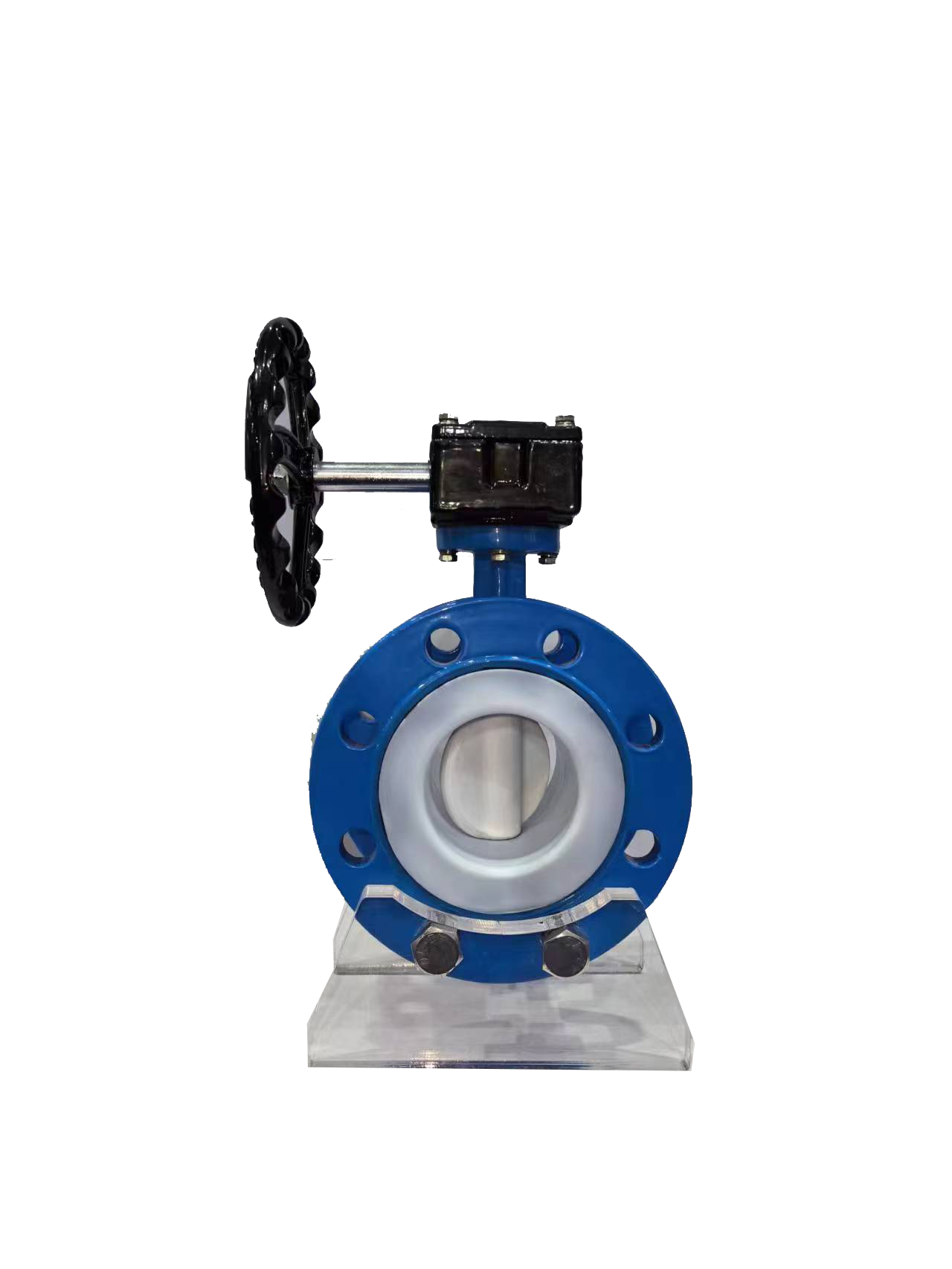

Podstawowa struktura azawór motylkowyobejmuje głównie korpus zaworu, trzpień zaworu, płytkę motylkową i element uszczelniający. Korpus zaworu ma zwykle prostą cylindryczną konstrukcję z gładkimi ściankami wewnętrznymi, aby zmniejszyć opór przepływu medium; Trzpień zaworu jest połączony z urządzeniem napędowym i płytką motylkową, odpowiedzialną za przenoszenie momentu obrotowego i wprawianie płytki motylkowej w ruch obrotowy; Płytka motylkowa jest elementem otwierającym i zamykającym, który reguluje przepływ poprzez obrót wokół osi trzpienia zaworu (0°~90°), a jej kształt bezpośrednio wpływa na przepustowość; Element uszczelniający składa się z gniazda zaworu i materiału uszczelniającego, co bezpośrednio wpływa na kompatybilność i skuteczność uszczelniania medium.

Jakie są najważniejsze szczegółyzawór motylkowyprojekt płyty?

Jako główny element przepustnic, konstrukcja płytek motylkowych bezpośrednio wpływa na charakterystykę przepływu i skuteczność uszczelnienia. Standardowa opływowa płyta motylkowa ma krawędź w kształcie łuku, co może zmniejszyć opór płynu, ale promień krzywizny musi odpowiadać średnicy rurociągu, w przeciwnym razie łatwo jest utworzyć wiry; Mimośrodowe płytki motylkowe (takie jak pojedynczy mimośrod, podwójny mimośrod i potrójny mimośrod) zmniejszają zużycie powierzchni uszczelniającej poprzez przesunięcie środka trzpienia zaworu, a potrójna mimośrodowa płytka motylkowa zapewnia dodatkowy kąt pochylenia, aby osiągnąć zerowy wyciek oraz wysoką odporność na temperaturę i ciśnienie; Nieregularna płyta motylkowa została zaprojektowana z żebrami prowadzącymi dla mediów zawierających cząstki, aby uniknąć blokowania cząstek.

W jaki sposób element uszczelniający przepustnic wpływa na wydajność?

Element uszczelniający jest kluczem do osiągnięcia odcięcia medium i regulacji przepływu w przepustnicach. Materiał gniazda zaworu należy wybrać zgodnie z charakterystyką medium, np. kauczuk nitrylowy (NBR) o dobrej odporności na olej, ale łatwo utwardzający się w niskich temperaturach oraz fluorokauczuk (FKM) o dużej odporności na korozję, ale o wysokim koszcie; Metalowe gniazdo zaworu musi odpowiadać różnicy twardości materiału płyty motylkowej, aby uniknąć wycieków spowodowanych wzajemnym tarciem. Ponadto należy dokładnie kontrolować stosunek ciśnienia uszczelniającego. Jeśli będzie za wysoka, spowoduje to deformację gniazda zaworu, a jeśli będzie za niska, nie będzie ciasno pasować, co bezpośrednio wpłynie na efekt uszczelnienia.
